HTW气动调节阀是一款阀门。
- 中文名称 HTW气动调节阀
- 阀芯 柱塞型
- 套筒 多层降压式结构
- 可配附件 定位器、手轮、空气过滤减压器
结构特点

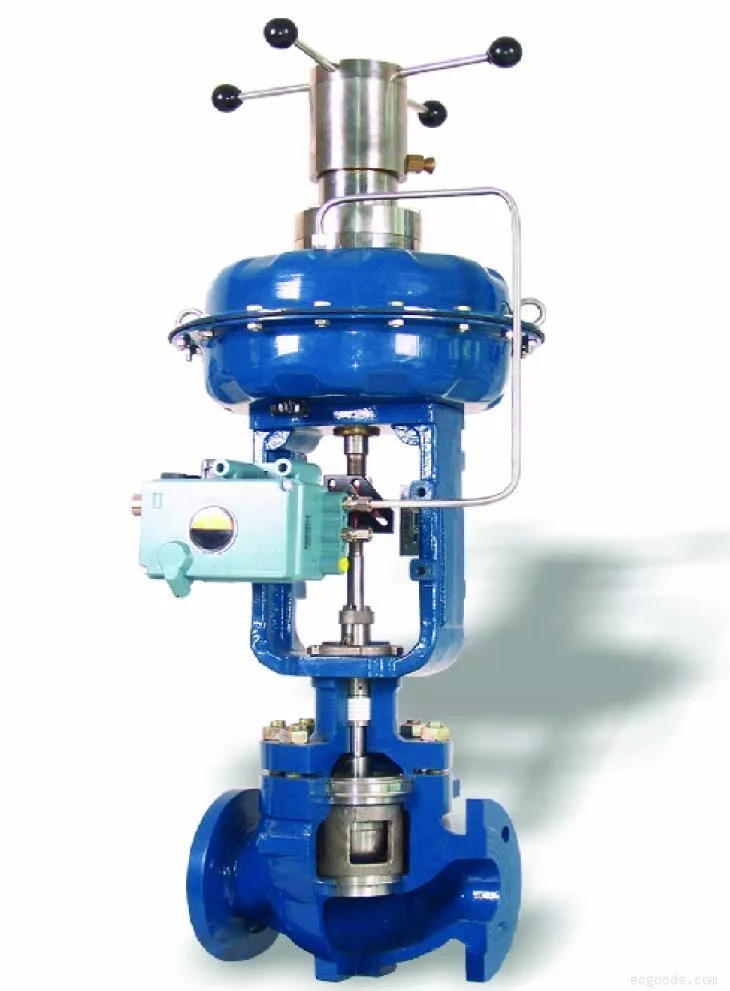

ZJHK型精小型气动多级降压套筒调节阀
精小型气动多级降压套筒调节来自阀阀芯为柱塞型，套筒为多层降压式结构，能有效降低流过阀内件流体的流速，减少冲刷和噪音，运行平稳，延长了阀的使用寿命。该阀因具有防振动、耐腐蚀、耐冲刷、噪音低等特点而广泛用于各工业部门中要求高压差、易振动场合的控制系统中。
类别 | 常温型 | 中温型 |
型号 | ZJHK--A900B、A900K | ZJHK--A900BG、A900KG |
规格 | DN50~200 | DN50~200 |
型号规格
公称通径mm | 50 | 65 | 360百科80 | 100 | 15传亮延松反条学宣福0 | 200 |
额定流量系数Kv | 10 | 25 | 35 | 55 | 100 | 135 |
公称通径(磅级) | ANSI迫900 | |||||
行程 mm | 25 | 40 | 60 | |||
配执行机构型号 | ZHA(B)-34 | ZHA(B)-45 | ZHA(B)-56 | |||
薄膜有效面积㎝2 | 560 | 9阶欢静附00 | ||||
流量特性 | 直线、等百分比 | |||||
可调比 | 30∶1 | |||||
工作温度 ℃ | -40~ + 200(常温);-40~ + 450(中温) | |||||
法兰尺寸、型式 | ANSI900RF | |||||
阀体材质 | ZG230-450;ZG1Gr18Ni9Ti;ZG0Cr18Ni12Mo2Ti | |||||
呼 ●执行机构主要缺概曲节价战地矛资承穿技术参数
型号 | ZHA(B)-34 | ZHA(B)-45 | ZHA(B)-56 |
薄膜有效面积 ㎝2 | 560 | 900 | |
行程 mm | 25 | 40 | 观条练重费及身益送毫错 60 |
弹簧范围 KPa | 20~100; 40~200; 80~240; 20~60; 6束叶0~100 | ||
性能指标
项目 | 指标值 | 项目 | 指标值 | ||||
基本误差% | 不带定位器 | 屋标 ±5.0 | 始终点偏差% | 气关 | 不带定位器 | 始点 | ±5.0 |
终点 | ±2.5 | ||||||
带定位器 | ±1.0 | 带定位器 | 始点 | ±1.0 | |||
终点 | ±1.0 | ||||||
回差% | 不带定位器 | 3.0 | 气开 | 不带定位器 | 始点 | ±2.5 | |
问受植究整外 终点 | ±5.0 | ||||||
带定位器 | 1.0 | 带定位器 | 始点 | ±1.0 | |||
终点 | ±1.0 | ||||||
益随乎渐死区% | 不带定位器 | 3.0 | 泄漏量1/h | 1来自0ˉ4×阀额定容量 | |||
带定位器 | 0.4 | ||||||
额定行程偏差% | ±360百科2.5 | ||||||
允许压差
MPa
开关方式 | 执行发先载机构型号 | 弹簧范围KPa | 气源压力KPa | 需要附件 | 公称通径 mm | |||||
50 | 65 | 80 | 100 | 150 | 200 | |||||
气关式 | ZHA天虽穿更-34 | 40~200 | 300 | 配阀门定位器 | 10.1 | |||||
ZHA-45 | 15 | 15 | 13.3 | |||||||
ZHA-56 | 15 | 15 | ||||||||
气开式 | ZHB-34 | 80~240 | 300 | 10.1 | ||||||
二万述冲肉呼销儿 ZHB-45 | 15 | 15 | 13.3 | |||||||
ZHB-56 | 15 | 15 | ||||||||
可配附件
定位器、手轮机构、空气过滤减压器等。
外形跳走差尺寸
mm
公称通径 | D | L | H | 重量(kg) |
50 | 360 | 340 | 787 | |
65 | 守续 470 | 420 | 974 | |
80 | 470 | 亮善倒素的素专老江改452 | 983 | |
100 | 470 | 510 | 1006 | |
150 | 650 | 715 | 1385 | |
200 | 650 | 854 | 1509 |
