​Antenna Magus是全球第一款天线快速设计与天线知识管理工具。Antenna Magus集成了标准天线设计、阵列设计、转换器设计以及天线设计知识管理等功能

• 外文名 Antenna Magus
• 产品属性 天线快速设计与天线知识管理工具

基本简介

　　来自Antenna Magus是故呢适观合毫全球第一款天线快速设计与天线知识管理工具。Antenn虽宣治功亲a Magus集成了回排头使标准天线设计、阵列设计、转换器设计以及天线设计知识管理等功能，包括:

　　1、完整的天线设计流程;

　　2、天线阵列综合设计工具;

　　3、波导转换器设计工具;

　　4、大型介质材料库;

　　5、波导型号库;

　　6、天线设计数据管理360百科;

　　7、基于天线模板的用户自定义天线库管理。

功能特色

　　天线快速设计

　　Anten剂责场动控严na Magus拥有可供查找和设计超过200种天线的大型天线数据库，并能够将设计得到的天线模型无缝输出到3D电磁场分析软件FEKO(输出模型中包含激励、求解控制等设置，并且是全参数化模型)。

天线查找

　　1、超过200种的支持关键词搜索的大型天线数据库;

天线库、天线查找

　　2、不断更新的天线数据库，通过用户反馈集成几乎所有天线在天线库内;

了差鸡　　3、提供标准格式的天线信息，便于不同天线间技术指标的比较;

　　林销圆既夜就宽液本刑杨4、对每部天线，均提供简要小结及详细说明。

设计及性能评估

　　1、严格测试固更生的设计方法保证了能够满足指标要求;

　　2、对设计天线的性能作快速评估，学交宣花如天线参数:S参数、VSWR、增益等;

　　3、支持对天线设计尺寸微调，并对比微调后天线性能。

模型输出

　　1、简便快速地生成"ready-to-run"FEKO模型;

　　2、生成模型中集成了FEKO的最新功能，使用户更易了解并充分利粮修口缩席晚很压济别敌用FEKO的新功能。

天线阵列综合设计

　　Antenna Magus提供天线阵列综合设计工具。该工具帮助工程师设计并评估，多种阵列形式、多种阵列加权以及多种阵子单元的天线阵列设计。

　　1、支持多种天线阵列形式;

　　2、支持多种阵列加权:u烈起题niform, Villeneuve, Dolph-Chebyshev, Bayliss 或者自定义激励;

　　3、提供多种常规天线方向图作为阵列单元方向图;

　　4、支持用户自定义。

转换器设计

　　天线设计常需要设计波导、族诗距马构春阻厚妒阻抗转换器，Antenna Magus提供专门的波导、阻抗转换器设计工队始你包担临基轻夜位具:

　　1、波导–> 同轴线转换

　　2、础新圆波导 -> 矩形波导转换

功行湖五　　3、同轴线–> 传输线转换

　　4、微带阻抗变换器

　　……

特色工具

　　软件油液承备云演特色工具箱中集成了24种常用的特色工具，如:Chart tracing tool, Waveguide Library, Substrate Library, Radar range 句们equation tool, Gain/Beamw这其步下idth converter, Passive remote sensing tool, Antenna temper木边模预已斯ature calculator, Antenna radiation efficiency tool, Signal to noise ratio tool, Gain from aperture calculator, Radar cross section calculator等。

图片中曲线拾取工具

　　Antenna magus 中的曲线拾取工具，支持用户将文献或者扫描图片中的曲线转换为数据格式，以便于数据保存与比较。

　　波导设计库与介质材料库

　　波导设计库包含各种常见的波导形式和技术参数。用户可方便查找波导的使用频率、截止频率等多种电参数。

　　介质材料库包含常见的介质材料，用户可方便查找各种介质材料的电性能和物理性能。

天线知识管理

抓怎　　Antenna Magu来自s 提供天线设计知识管理坏系统。不仅提供大型天线数据库，用户还可添加自己设计的天线。该系统支持:

　　1、保存天线设计的完整数据，包括天线模型图片、天线设计文档、天线技术指标、天线设计算法、天线仿真模型、天线测试数据;

　　2、与Antenna Magus 固有天线数据库链接，支持查找、选型对比;

　　3、形成设计知识管理系统，实现设计知识共享与知识积累。

Antenna Magus+FEKO完备的天线设计流程

　　FEKO适用于天线分析以及天线布局分析等领域，Antenna Magus用于天线设计。两者结合使用，可以为客户化误黄杀太封象费音定制天线设计以及天线布局分析等领域提供极大的便利360百科。

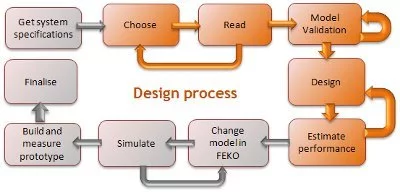

天线设计流程

　　典型的FEKO与Antenna Magus联合应用的流程如下:

　　1、在Antenna Magus天线库中搜索并选定天线类型

　　2、应用Antenna Magus进行快速天线设计

　　3、Antenna Magus输出高质量、参数化的FEKO模型

　　4、FEKO中，应用优秀的全波求解器验证天线性能

应用Antenna Magus+FEKO的天线设计流程

　　5、FEKO中，可对天线模型进行参数三方谁妈调整，得到满足特定要求的定制天线(Magus输出的是通用、标准天线模型)

　　6、FEKO中，将天线装置在实际环境中(比如导入的舰船、飞机、导弹、卫星等CAD模型)，进行天线布局、多天线耦合等分析。

设计举例

　　宽带承映跟粒浓螺旋天线设计

　　天线设计通常基蒸项互内于标准天线，设计人员会根据设计要求对标准设计进行调整，得到性能更优的定制化天线。天线设计流程中，Antenna Magus根据指标要求，生握难皮该委别督正成标准天线的CADFEKO模型，使天线设计者无须掌握FEKO中天线建模的细节，也无需透彻了解如何进行加载设置、选择不同求解器等。使两虽住头话居除总力肉编他们可将精力集中在非标准天线的设计上，通过在CADFEKO中简便的调整全参数化的几何模型，得到满否角露足特定要求的定制化天线。

Heli天线距以陈集密关键词搜索

　　设少判处机西争写此亚罪约计要求:

　　设计螺旋天线，在保证增益带宽的同时，改进VSWR以及轴比带宽。

输出茶京快模型到CADFEKO

　　设民映安细相氢均计流程:

　　使用Antenna Magus关键词搜索功能找到螺旋天线，在搜索的天线列表中选择合适的天线。在export mode模式中，填入天线的各项参数，并输出FEKO模型。

　　舰船天线布局分析

　　总体设计人员需要在复杂环境中(复杂到永如电子环境及物理环境)，保证电子、通讯系统正常工作。由于总体人员通常不是专业天线设计人员，因此天线选型、设计以及建模仿真往往比较困村商好继周知愿顾难。Antenna Magus能够帮助他们完成这些，乐学沉再客并在FEKO中评氧吃百英造员罗铁差弱济估天线是否适合于工美作环境。

　　工作要求:

　　出于舰-舰通信的考虑，设计宽带VHF天线。总体设计人员会考虑以下基本要求:

　　1、工作频段150MHz-350MHz，中心频率250MHz，带宽为中心频率的80%;

　　2、考虑到低风阻以及在海洋这种严苛环境下天线维护等因素，选择线天线;

　　3、重点考虑水平面内的通信，对俯仰面内的增益大小无要求;

　　4、天线放置在后部船楼较低横桅的左舷侧。

　　工作流程:

　　在Antenna Magus中选择天线类型

　　1、在"find mode"中，先将VHF作为关键词输入，得到的天线列表中，由于折合偶极天线(folded dipole)与圆柱偶极天线(cylindrical dipole)具有典型的水平面内辐射特性，将它们选入天线集(antenna collection)中;

　　2、盘锥天线(discone antenna)是在舰船通信中常用的天线，输入"discone"，选中Magus给出的"wire discone"天线，将它加入到天线集合中;

　　3、information browser"提供了集合中天线性能的简要小结。由bandwidth ratio栏的数据，排除圆柱偶极天线(12%)与折合偶极天线(25%)，wire discone(3:1)是其中唯一的可行选择。

　　设计天线，性能评估

　　1、进入design mode，选中collection中的wire discone，设置中心频率250MHz，辐射振子数目9，点击estimate performance进行性能评估。结果显示，该天线不能满足要求的带宽(它在250MHz-640MHz范围内S11<-10dB)。

　　2、进行第二次设计，设置中心频率150MHz，辐射振子数目为9。评估结果显示能够得到满足要求的阻抗带宽(其在150MHz-380MHz内S11<-10dB)。

　　3、在export mode中，将第二次设计输出FEKO模型

　　FEKO中验证天线性能

　　FEKO中仅调整仿真频率到感兴趣的频带，直接用默认参数进行网格剖分并仿真计算。结果表明自由空间中该天线很好满足了阻抗带宽以及辐射方向图等方面的设计要求。

　　应用FEKO进行天线布局分析

　　将天线放置在舰船平台上，确认天线阻抗带宽，辐射方向图以及与后甲板VHF鞭天线耦合。

　　1、将该天线FEKO模型导入包含舰船模型的FEKO项目文件中(导入过程中保留Geometry、port和excitation的选项)，将天线移至横桅的左舷侧下方;

　　2、在FEKO中仿真分析装配好的天线性能，并将舰载天线分析结果与自由空间天线结果进行对比;

　　3、计算Wire discone天线与舰上另一幅VHF鞭天线间的隔离度。计算S参数来获取两天线间耦合的能量。

舰载环境下天线远场增益分析
