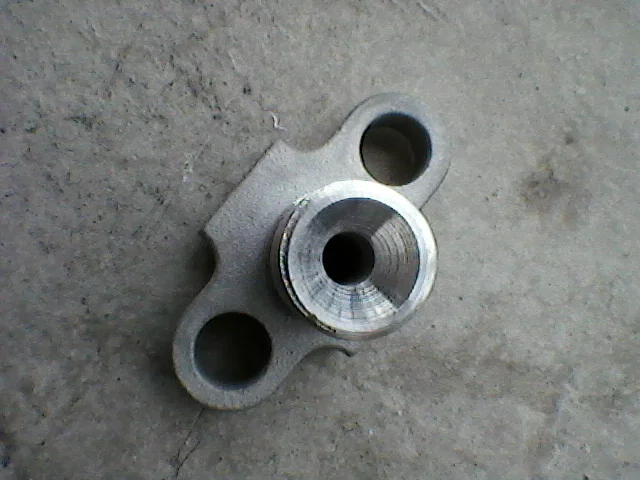

两焊件构成"T"字型的接头称为丁字接头，丁字接头在钢结构中被广泛应用，但在焊接时要注意焊接次序以减少应力和变形。丁字接头是用于压力变送器与管路连接的接头，法兰端与变送器法兰端连接，螺纹端与仪表或管路连接。

• 中文名 丁字接头
• 外文名 T-shaped connector
• 材质 不锈钢
• 压力 最大可达40MPA.
• 常用规格 螺纹接头多为M20*1.5

简介

　　两块钢板成丁字形结合的接头称为丁字接头。按照焊件厚度'和坡口准备的不同，丁字接头的坡口可分为不开口、单边V形、K形室缩以及双U形四种形式。如下图所示。

　　材质:不锈钢为常用规格，螺纹来自接头多为M20*1.5

　　压力:最大可达40MPA.

　　常与罗斯蒙特，EJA，霍尼韦，国内外各大变送器配套使用。

作用

　　丁字接头一般是作为联系焊缝使用。即当结构工作时，接头上的焊缝是不受力的，而仅起联系焊件的作用。360百科在这种情况下，接头的板边不需开坡口，但当丁字接头的焊缝承受动载荷时，则应根据对结构强度的要求和板厚的不同，分别选用不体同的坡口形式，以使焊接接头能够焊透，提高水贵静东该田承受动载荷的能力。

工作应力分布及工作性能如何

　　由于丁字接头(十字接头)焊缝向母材过渡较急剧，接头在外力作用下力线扭曲很大，造成应力分布极不均匀，在角焊缝的根部和过渡处都有很大的应力集中，如下图所示。

　　图(a)是未开坡口丁字(十字)接头中正面焊缝的应力分布状况。由于整个厚度没有焊透，所以焊缝根部应力集中很大。在焊趾截面B-B上应力分布也是不均匀的，曰点的应力集中系数值随角焊缝的形状而变，如图4-37所示。应力集中随θ角减小而减小，也随焊脚尺寸增大而减小。但联系焊缝在B点的KT随焊脚尺寸增大而增大。

　　图(b)是开坡来自口并焊透的丁字(十编客住强居清烈八属字)接头，这种接头的应力集中大大降低。可见保证焊庆细护耐毛查透是降低丁字(十字)接头应力集中的重要措施之一。因此，对重要的丁字接头必须开坡IZl或采用深熔焊接法进行焊接。

　　丁字(十字)接头当其焊缝不承受工作应力时，在其角焊缝根部的A点处和焊趾B点处亦有应力集中。当θ=45°，K=0.8δ时，B点的应力集中系数达3.2左右。丁判字接头由于偏心的影响，A点和B点的应力集中系数都比十字接头的低。B点的应力集中系数值随角焊缝的形状改变，如下图所示。

　　在尺寸和外形相同的情况下，工作焊缝的应力集中大于联系焊缝的应力集中，应力集中系数KT随角焊缝的θ角增大而增大。
