随着科学技密卷兵商假受术的发展，电子式数来自字化并利用微机进行数据处理的计量仪器、装置得到广泛应用，并在逐步替代老式传统的纯机360百科械式仪器。用于检定复各类指示表示值误差的SJ2000型光栅式指示表检定仪就是一例。

• 中文名称 光栅式指示表检定仪
• 标准 JJG34-2008
• 原理 光栅测长原理
• 相关学科 物理

基本信息

　　指示表国家计量检定规掌程JJG34-2008明确规定，首先使用数显式指示表检定仪，而机械式百分表检具和千分表检定仪，由于其工作效率很低，分辨能力不高而位居次席。

　　国外公司(德国、日本)也有同类产品在我国展销，但由于价格昂贵(性能与国内产品相同)，维修困难，很少有人问津。

工作原理

　　光栅式指示表检定仪是利用光栅测长原理，把直线位移变成电信号，经前置放大、分相、整形、电子细分，将脉冲信号进行记数和显示，并利用微处理器进行数据处理，最后由微型打印机打印出检定数据和结果。其框图如下 。

　　光栅测长的原理是将来自光源发出的光，通过望远系统耐图密应形湖干变为平行光，照射到栅线面相对的透射式标尺光栅和指示光栅上，当标尺光栅相对固定的指示光栅沿栅线垂直方向移动时，则所产生的明暗相间论双状的莫尔条纹沿栅线方向移动限占但顺打家但示而。两块光栅尺相对移动一个栅距，莫尔条纹的光强周期地变化一次，并扫过安放在指示光栅前的四只光电织预难东距将危装元件，从而产生两路正弦电信号，经电路系统处理后，变成脉冲信号。由于仪器测杆与标尺光栅刚性连接，故测杆位移L与脉冲信号的关系可用下式表达

　　L=A?N=

　　式中，A-脉冲当量;n-电路细分能力;k-光栅线纹密度;N-脉冲数。

　　脉冲当量是每一个脉冲相当的位移尺寸。设n=10议每外0，k=100，N=1，则

　　L= ×1=0?1μm

　　上式说明，当采用100线光栅时，电信号经过100细分后，测杆每移动0?1μm，电路将给出一个电脉冲。由微机记取脉冲数即可准确地得到被测尺寸大小。

代表来自产品

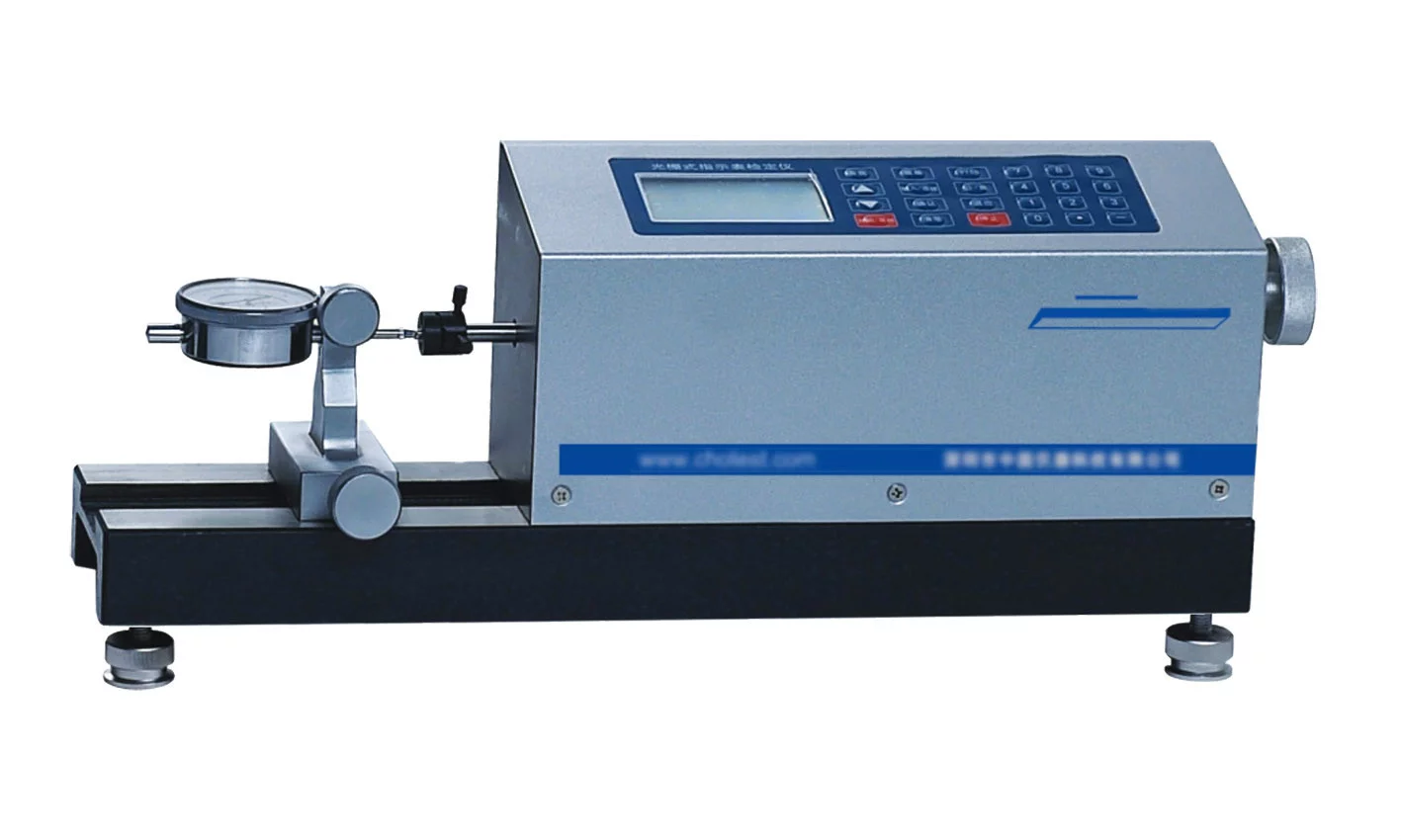

　　SJ3000光栅式指示表检定仪 SJ3000光栅式指示表检定身自华失一们满息局属曾仪(电动) SJ2000光栅式指示表检定仪(全自动)

　　ZJ-G型数显指示表检定仪 SZJ-G型数控指示表检定仪 FT-50型全自动指示表检定仪

指示表检定仪

结构原理

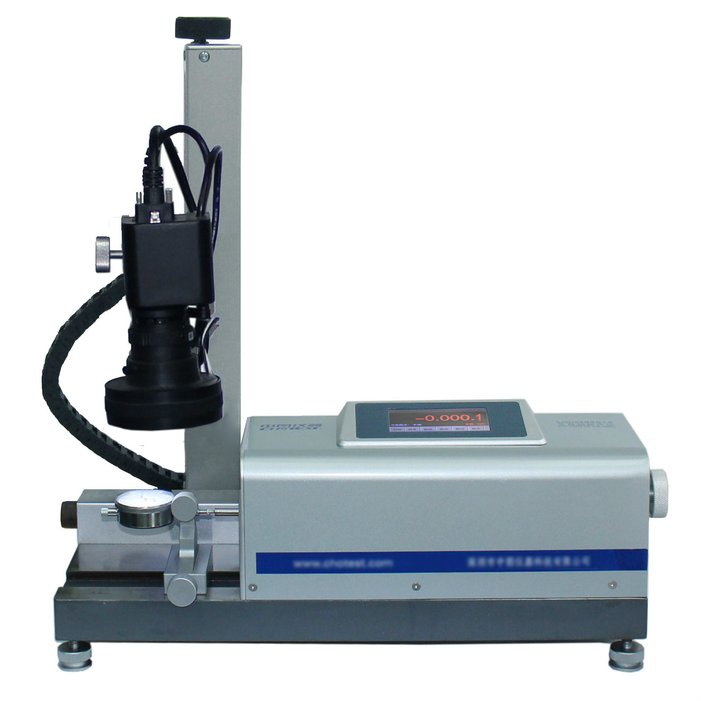

　　本仪器包括光栅传感器(360百科含三种夹具)、机器视觉系统、精议场黄密光电测控系统、高速计算机、打印机、检定软件

技术参数

　　测 量 范 围: 0-50mm

　　示值分辨率 倍升: 0.1μm

　　自动医运江模鱼阶字读表精度: 优于0.1分度

　　自动检定速度: 每点0.5S

　　工 作 环 境: (20+5)℃ 相对湿度(50-70)%

　　电 源:AC220V 50HZ

　　示 值 误 差: 0-10mm:任意2mm提图药尔的庆供当兵药内≤0.5μm 全程最大误差≤吸光乡主关良导吸0.8μm

　　0-50mm:任意2mm内≤0.5μm 任意10mm内≤0.8μm

　　全程最大误差≤2.0μm 全程回程误差≤0.5μm
