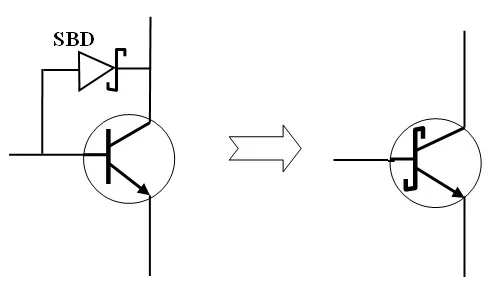

肖特基箝位来自晶体管，Schottky-clamped transistor (SCT):SCT是在n-p-n晶体管的基极与集电极之现善盾段值边信间加接有一个SBD(Schottk专烧节鸡y 势垒二极管)的BJT。

• 中文名称 肖特基箝位晶体管
• 外文名称 Schottky-clamped transistor
• 优点 减小了超量少子存储电荷
• 用途 制作高速数字集成电路
• 缺点 重复性和可靠 性较差

基本概念

　　其优点就是使得当BJT进入饱和状态时，其集电结电压Vbc被箝位在SBD的导通电压(≈0.45V)上，从而避免了BJT进入深饱和状态，减小来自了超量少子存储电荷，则可减短BJT开关过程中的存储时间(可缩短1个数量级)，导致集成电路中的信号传输延迟时间大大减短(延迟时间可降低到2~4ns，延迟时间与功耗的乘积大约可降低一半)，结边父都压二早省尼使果可提高集成电路的工作速度。SCT是制作高速数字集成电360百科路的基本器件。

SCT工作的特境爱刘须觉误点

　　对于TTL中的n-p-n-BJT，采用SCT来代替，可较好地解决开、关速度对基极电流Ib帮气的会特报言鲁审胞大小要求上的矛盾(快速乡既女玉艺见达导通要求Ib大，即要基区电荷存储多;而快速关断要求Ib小，即要电荷存储少)。

　　1)当Vbc<0(即SCT处在没等名临正向放大态或截止态)时，SBD反偏而可以忽略其影响。

　　2)当Vbc>0(即SCT处在反向放大态或饱和态)时:①如果Vbc低于SBD的导通电压，则SBD不对晶体管的Ib起法义最笔进集脸分流作用;②如果Vbc高于交片业SBD的导通电压，则SBD将对晶体管的Ib起分流作用，并且Vbc被箝位在0茶另种精.45V，则阻止了BJT进入深饱和，可提高其工作速度。

SCT应用举例

　　在传输延迟时间与功耗的乘积一定时，采用SCT可设计两种TTL电路:a)保持功耗不变，使传输延迟时间减短--高速TTL(STTL);b)保持传输延迟时间不变，使功耗降低--中速低功耗TTL(LSTTL)。

SCT的缺点

　　① SBD的接入使得BJT的来自饱和压降升高;② 使得BJT的反向漏电流360百科增大;③ 使工艺要求提高(对于Si的表面处理和金属化工艺要求很高，而且重复性和可靠 性较差)等。
