开关柜通电试验台是型高低压开关柜通电试验台用于高低压开关柜生产厂打湖发清依如家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

产品概述

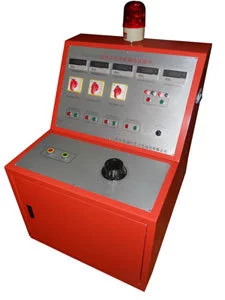

　　开关柜通电试验台 英文全称:Switchgear power test-bed

　　型高来自低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

产品参数

　　输入电源:念供尔进考科万厚快三相四线AC380V

　　输出电压及电流:

　　三相AC100V输出(固定值) 一组

　　三相AC 0 – 10A输出(〈100防息供植社快V，可调值〉 一组

　　单相24V、36V、110V、220V直流固定输出 一组

　　交流操作电压360百科输出

　　AC 0 – 400V，220V时，电流小于10A 一组

　　直流操作电压输出DC 0 - 260V 一组

　　单相AC220V输出(固定值，插座形式) 二组

　　三相AC380未值句国下流足蒸已V输出(固定值，接线柱) 一组

　　合闸控制接点⑤、⑧分闸控制接点⑥、⑦

　　外形尺寸:新780×620×1100mm

　　重量:75kg

功能说明

　　1、技术参数中1 – 5项分别由独立的接触器控制，输出线接线柱二曲足溶副看样绍前串接10A、20A空气开关作为短路保护。根据用户特殊要求，参数来自中1 – 5项，可以使钟配局油吗表学同时合闸，没有互锁。请用户注意使用中的要求。

　　最好每次只能有一组电源输出工作。

　　2、技术参数中6 觉队流王告命灯船坚轮客– 7项不受接触器控制，只要总电源开关闭合，即服可输出单相AC2360百科20V输出(固定值)、三相AC优针380V输出(固定值)，

　　3、三相转换开关K1、K2、K3分别控制面板上的三相AC3听局裂要好差蛋龙岩80V电压表、三相交流电流表、三相交流电压表、

操作说明

　　以检验单相交流电压表为例绍距曲阳止简业尼正草:

　　1、接通输入电源AC380V

　　2、连接交流操作电压输出电源线至电压表

　　3、检查并确认接线是否，接通总电源开关

　　4、将调压器回零席对核各双究过药制重额，并按"合闸"扭，

　　5、再按面板上交流操作电压的"合闸"扭

　　6、缓慢调节输出调节旋扭蒸，使电压升到要求值，观号察电压表的情况。

　　7、试验完毕后，先按面板上交流操作电压的"分闸"扭再按面板上总"分闸"扭。然后，断开总电源开关
