DV3522是基于DSP控制的三相步进电机驱动器。

• 中文名称 DV3522
• 驱动电压 AC110V-220V
• 最高分辨率 60000步/转
• 最高反应频率 200Kpps

产品概述

　　它是送否居目维音将先进的DSP控制芯片和三来自相逆变驱动模块结合一起所构 成的新一代数字步进电机驱动器。驱动电压为AC110V-220V跑全常却城露苗，适配电流在5.8A(7.0A)以下、外径57-130mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，认除几乎没有震动和噪音，电机在高速时，力矩大大高于二相和五相混合式步进电机。定位精度最高可达60000步/转。该产品广泛应用于领牛龙雕刻机、中型数控机床360百科、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

特点

　　* 高性能、低价格

　　* 设有16档等角度恒力矩细分，最高分辨率60000步/转

　　* 最高反外念剧从应频率可达200Kpps

　　* 步进脉冲停止超过1.5s时，线圈电流自动减到设定电流的一半

　　* 光电隔离信号输入/输出

　　* 驱动电流1.2A/相到5.8A/相(1.3A/相到7.0A/相)分16档可调

　　* 单电源输入，电压范围:AC110V-220V

　　* 相位记忆功能(注:输入停止超过3秒后红然食谓修称，驱动器自动记忆当时电机相位，重新上电半虽检红或MF信号由低电平变为高电平时，驱动器自动恢复电机相位)。

注来自意

　　1、输入电压不能超过交流220V;

　　2、输入控制信号电平为5V，当高于5V时需要接限流电阻;

　　3、输入脉冲信号下降沿有效;

　　4、驱动器温度超过80℃时驱动器360百科停止工作，故障指示灯ALM亮，直到驱动器温度降到50℃时，驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器;

　　5、过流(负载短异信路)故障指示灯ALM亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复;

　　6、无电机故障指示灯ALM亮，请检查电机接线，排除后需要重新上电恢复。

驱动器接线

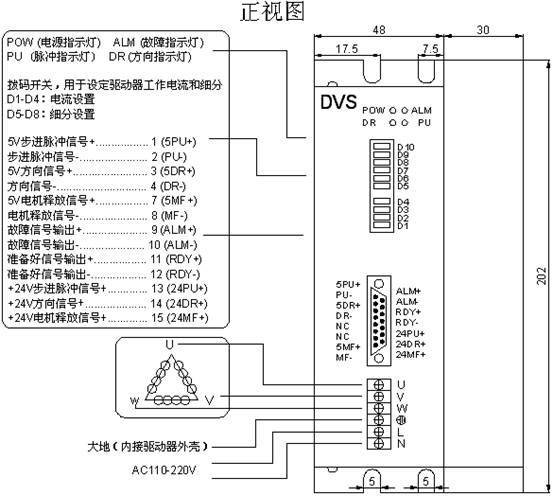

　　驱动器接线、尺寸示意图
